流動性

2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動長度、表現(xiàn)粘度及流動比（流程長度/塑件壁厚）等一系列指數(shù)進行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動長度長、表現(xiàn)粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流動性是否適用于注塑成型。按模具設(shè)計要求大致可將常用塑料的流動性分為三類：

①流動性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點：

①溫度料溫高則流動性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所以前者在成型時宜調(diào)節(jié)溫度來控制流動性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動性也增大，特別是PE、POM較為敏感，所以成型時宜調(diào)節(jié)注塑壓力來控制流動性。

③模具結(jié)構(gòu)澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設(shè)計，熔融料流動阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實際流動性，凡促使熔融料降低溫度，增加流動性阻力的則流動性就降低。模具設(shè)計時應(yīng)根據(jù)所用塑料的流動性，選用合理的結(jié)構(gòu)。成型時則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當(dāng)?shù)卣{(diào)節(jié)填充情況以滿足成型需要。

塑料制品透明度不良的原因

①塑料中含有水分或有雜質(zhì)混入；②澆口尺寸過小、形狀不好或位置不好；③塑料模具表面不光潔，有水分或油污；④塑料溫度低，或模溫低；⑤料溫高或澆注系統(tǒng)剪切作用大，塑料分解；⑥融料與模具表面接觸不良或模具排氣不良；⑦潤滑劑不當(dāng)或用量過多；⑧塑料塑化不良，結(jié)晶性料冷卻不良、不均或制品壁厚不均；⑨注塑加工廠家注

塑料制品開裂在模具方面的原因是什么？

模具方面:（1）注塑加工廠家注塑模具頂出要平衡，如頂桿數(shù)量、截面積要足夠，脫模斜度要足夠，型腔面要有足夠光滑，這樣才防止由于外力導(dǎo)致頂出殘余應(yīng)力集中而開裂。（2）制件結(jié)構(gòu)不能太薄，過渡部分應(yīng)盡量采用圓弧過渡，避免尖角、倒角造成應(yīng)力集中。（3）盡量少用金屬嵌件，以防止嵌件與制件收縮率不同造成

塑料制品變色發(fā)黃的原因

塑料加工廠在塑料制品注塑生產(chǎn)時，會遇到產(chǎn)品變色發(fā)黃的時候，我們根據(jù)經(jīng)驗來總結(jié)了以下幾種原因； 材料：1、使用不適合的色母粒，耐熱性不足，造成原料在料筒內(nèi)已變色或發(fā)黃。 2

什么是雙色注塑？

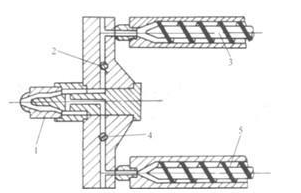

注塑生產(chǎn)中，所謂雙色注塑成型，是指將兩種不同色澤的塑料注入同一模具的成型方法。它能使塑件出現(xiàn)兩種不同的顏色，并能使塑件呈現(xiàn)有規(guī)則的圖案或無規(guī)則的云紋狀花色，以提高塑件的實用性和美觀性。 雙混色注塑成型 注塑加工廠家生產(chǎn)中，如下圖所示為雙混色注

模具的斜滑塊抽芯機構(gòu)概念

當(dāng)規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時，可采用斜滑塊機構(gòu)進行側(cè)向分型與抽芯，斜滑塊抽芯機構(gòu)的模具俗稱膠杯模，其特點是利用拉鉤的拉力和彈贊的推力驅(qū)動斜滑塊作斜向運動.在塑件被推出脫模的同時由斜滑塊完成側(cè)向分型與抽芯動作。斜滑塊抽芯機構(gòu)通常用于外側(cè)抽芯，根據(jù)抽芯位置
