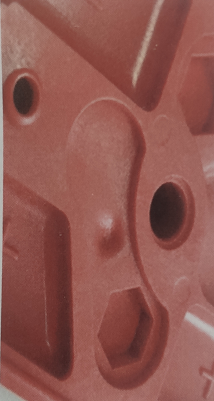

注塑模具加工成型歷程當(dāng)中有可能遇到缺陷以下：

    1.注塑塑料制品件缺陷的特性注塑歷程不完全，因為模腔沒有填滿塑料或注塑歷程貧乏某些細(xì)節(jié)。

    2.可能出現(xiàn)問題的緣故：(1).注塑速度不足。(2).塑料缺料(3).螺桿能手程結(jié)束處沒留下螺桿墊料。(4).運行時間變更。(5).射料缸溫度太低。(6).注塑壓力不足。(7).射嘴片面被封。(8).射嘴或射料缸外的加熱器不可以運作。(9).注塑時間太短。(10).塑料貼在料斗喉壁上。(11).注塑機(jī)容量太?。创蜥樂至炕蛩芑艢猓?12).模溫太低。(13).沒有清算潔凈模具的防銹油。(14).止退環(huán)損壞，熔料有倒流征象。

注塑件尺寸差異：1.注塑件缺陷的特性：注塑歷程當(dāng)中分量尺寸的變更超過了模具、注塑機(jī)、塑料組合的生產(chǎn)才氣。2.可能出現(xiàn)問題的緣故：(1).輸入射料缸內(nèi)的塑料不均。(2).射料缸溫度或顛簸的局限太大。(3).注塑機(jī)容量太小。(4).注塑壓力不鞏固。(5).螺桿復(fù)位不鞏固。(6).運作時間的變更、溶液黏度不一致。(7).打針?biāo)俣龋髁靠刂疲┎混柟獭?8).應(yīng)用了不適合模具的塑料種類。(9).思量模溫、打針壓力、速度、時間和保壓等對產(chǎn)品的影響。

注塑塑料產(chǎn)品表面烘印發(fā)亮的分析和解決

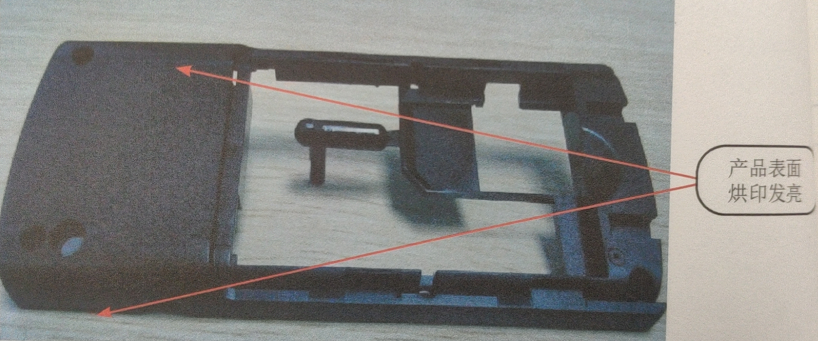

現(xiàn)象：塑料制品表面為細(xì)紋面，在成型中由于氣體沒有完全排出而導(dǎo)致產(chǎn)品表面烘印發(fā)亮難改善，不能滿足品質(zhì)要求。產(chǎn)品物征：材料: ABS+PCHI-1001BN顏色 :黑色產(chǎn)品重(單件):5.68g水口重:11.66g(4)不良原因分析不良原因分析：①塑料模具為1x2的機(jī)殼，模具流道較長，進(jìn)膠口方式為點入進(jìn)膠，熔料流至進(jìn)膠口附近，由于速度慢及壓力

注塑塑料制品披鋒的可能原因

①塑料制品投影面積超過注射機(jī)所允許的最大制品面積;②模具安裝不正確或單向受力;③注塑機(jī)模板不平行或拉桿變形不均;④模具平行度不良或模邊有阻礙;⑤塑料模具分型面密合不良，型腔和型芯偏移或滑動零件的間隙過大;⑥塑料流動性太大，且加料量太大;⑦型腔料溫高，模溫過高;⑧注塑加工廠家在塑料注射壓力過大，注射速度過快;

PA6和PA66的區(qū)別是什么？

PA6和PA66的區(qū)別PA6的化學(xué)物理特性和PA66很相似，然而，它的熔點較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強(qiáng)。因為塑件的許多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6設(shè)計產(chǎn)品時要充分考慮到這一點。為了提高PA6的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常

PVC塑料注塑成型的工藝條件有哪些

1、模具流道比普通流道要寬、厚點，澆口要大些；主要是PVC流動性較差；2、材料在加工前最好先干燥下，干燥溫度不宜過高50度-70度左右，當(dāng)然材料保存比較好的話不干燥也可以；3、控制好加工溫度，包括射嘴溫度，控制溫度是加工PVC的一個關(guān)鍵環(huán)節(jié)，如果控制不好，就很難生產(chǎn)出好的產(chǎn)品來，尤其是生產(chǎn)白色的產(chǎn)品；4、PVC冷卻相

塑料制品透明度不良的原因

①塑料中含有水分或有雜質(zhì)混入；②澆口尺寸過小、形狀不好或位置不好；③塑料模具表面不光潔，有水分或油污；④塑料溫度低，或模溫低；⑤料溫高或澆注系統(tǒng)剪切作用大，塑料分解；⑥融料與模具表面接觸不良或模具排氣不良；⑦潤滑劑不當(dāng)或用量過多；⑧塑料塑化不良，結(jié)晶性料冷卻不良、不均或制品壁厚不均；⑨注塑加工廠家注
